40 ГГц, 64 канала, высокие технологии пеленгации! Полный анализ системы пеленгации Aaronia AG
2025-07-23
В этой статье дается полный анализ продуктов серии IsoLOG 3D DF — от основных модулей, таких как антенны, усилители, коммутаторы, оптоволоконные радиочастотные кабели, до готовых машин и фактического развертывания, что дает вам полное представление о технических деталях, основных особенностях и сценариях применения системы радиопеленгации в диапазоне частот от 1 Гц до 40 ГГц.
1.Сверхширокополосная 3D-система пеленгации
Охватывая сверхширокий диапазон частот от 1 Гц до 40 ГГц , он оснащён встроенной антенной IsoLOG 3D DF и обладает множеством функций пеленгации и слежения . Модульная структура включает в себя большое количество усилителей, коммутаторов и аттенюаторов , обеспечивая чрезвычайно высокую чувствительность и коэффициент усиления. Благодаря
сверхвысокой скорости слежения 100 наносекунд и охвату до 64 секторов , он также поддерживает 4-канальный оптоволоконный радиочастотный модуль RFOF и модули GNSS/GPS , что делает его пригодным для сложных задач, таких как борьба с БПЛА, радиоэлектронная борьба и мониторинг сигналов .
2.Выпущен массив IsoLOG FOX 3D
IsoLOG FOX 3D RF нового поколения оснащена встроенным 32-канальным радиочастотным коммутатором , охватывает частоты до 40 ГГц , обладает сверхвысокой скоростью слежения 8 микросекунд и может работать только с одним выходным радиочастотным портом . Она разработана для высокоскоростных, компактных и высокочастотных приложений.
3.Единственная 3D-антенна для определения угла места

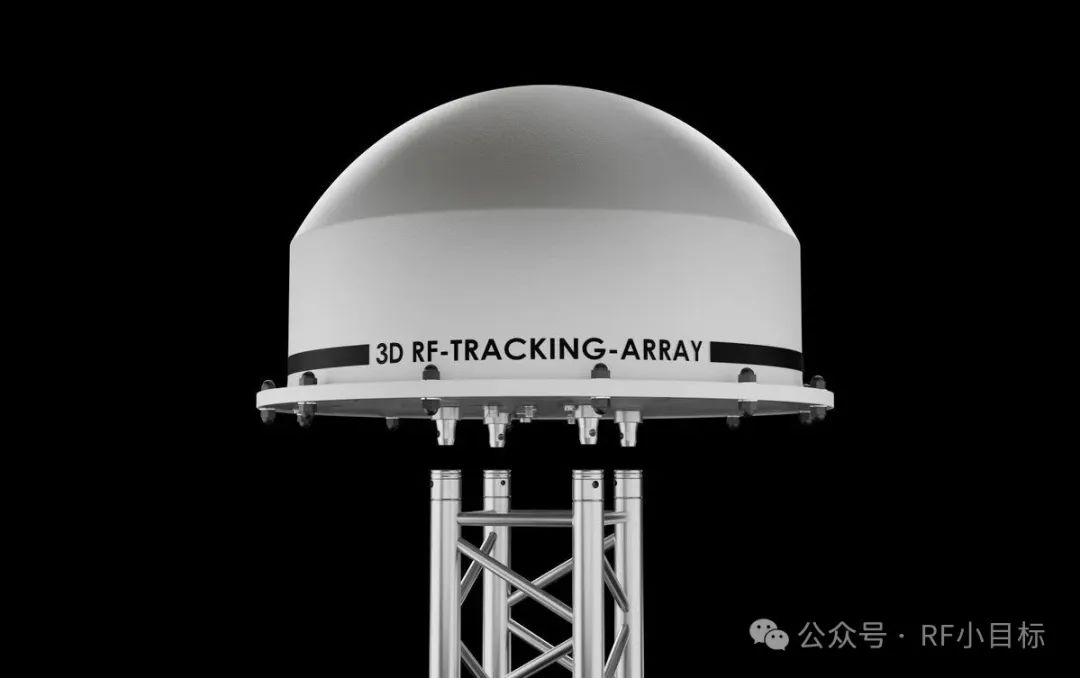

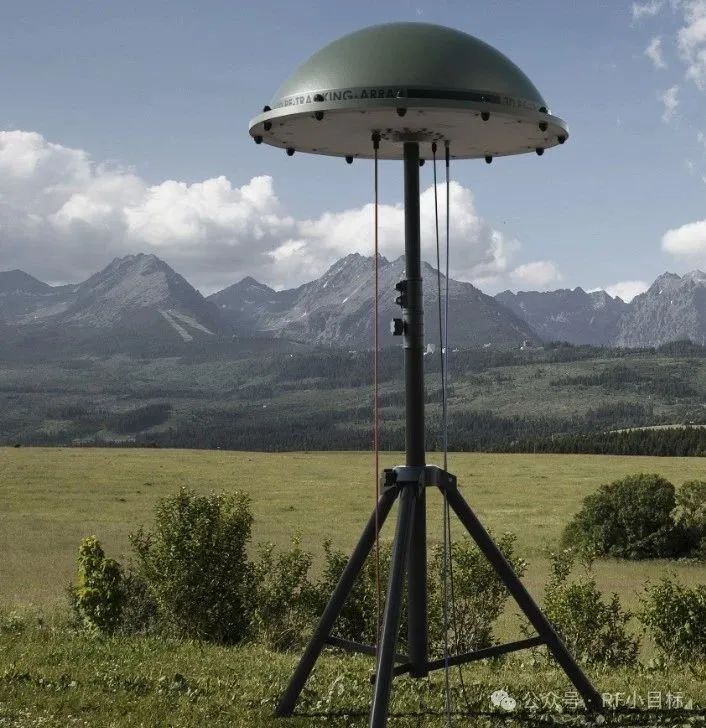

IsoLOG 3D DF — единственная в мире 3D-пеленгаторная антенна с функцией измерения угла места . Она работает в диапазоне частот от 400 МГц до 18 ГГц , обладает исключительной скоростью слежения 1 микросекунда и использует оптоволоконную технологию RFOF , а также может точно измерять азимут и угол места, что делает её пригодной для использования на стационарных станциях и платформах, установленных на транспортных средствах.
4.Мобильное боевое решение для пеленгации

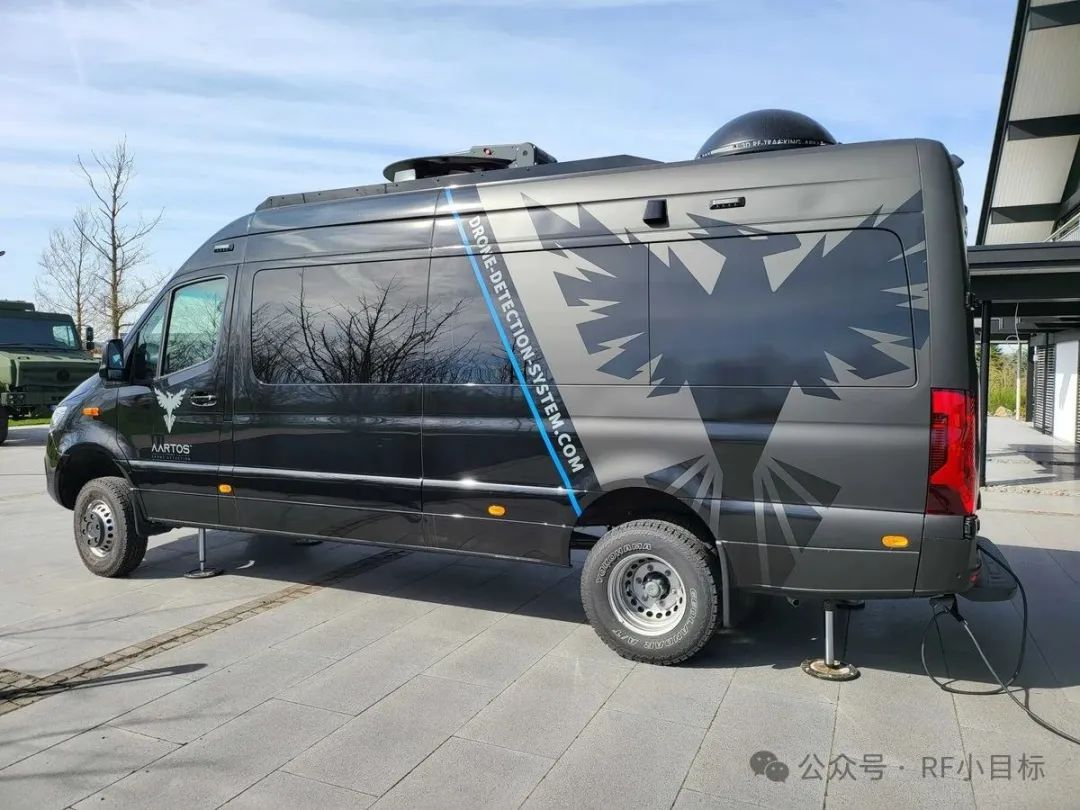

Система 3D-пеленгации на радиочастотах 1 МГц–40 ГГц интегрирована в внедорожник 4x4 , оснащена командным центром, постановщиком помех, инфракрасной камерой и радаром для комплексного улучшения возможностей радиоэлектронной борьбы и ситуационной осведомленности.
5.Новый модуль высокочастотного коммутатора

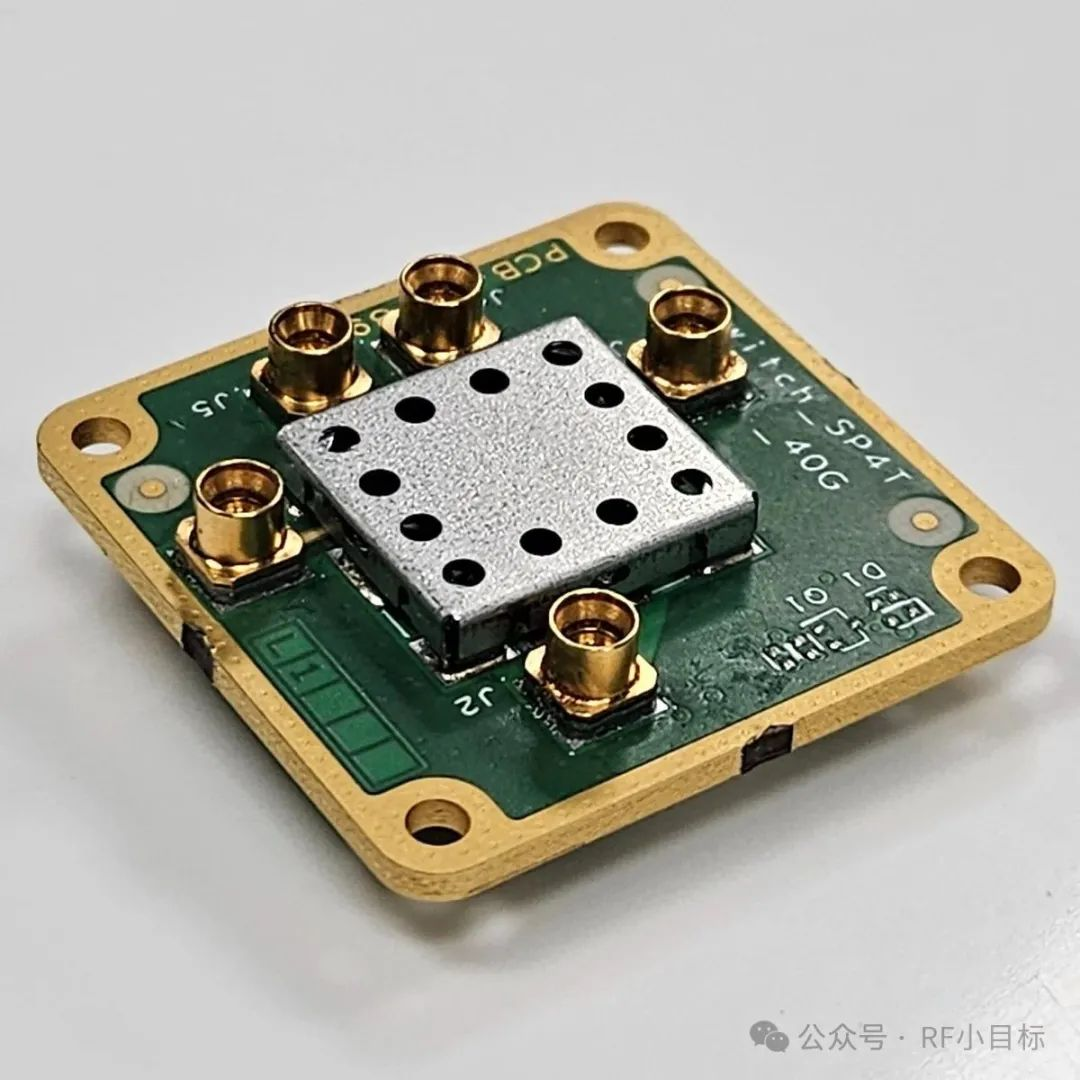

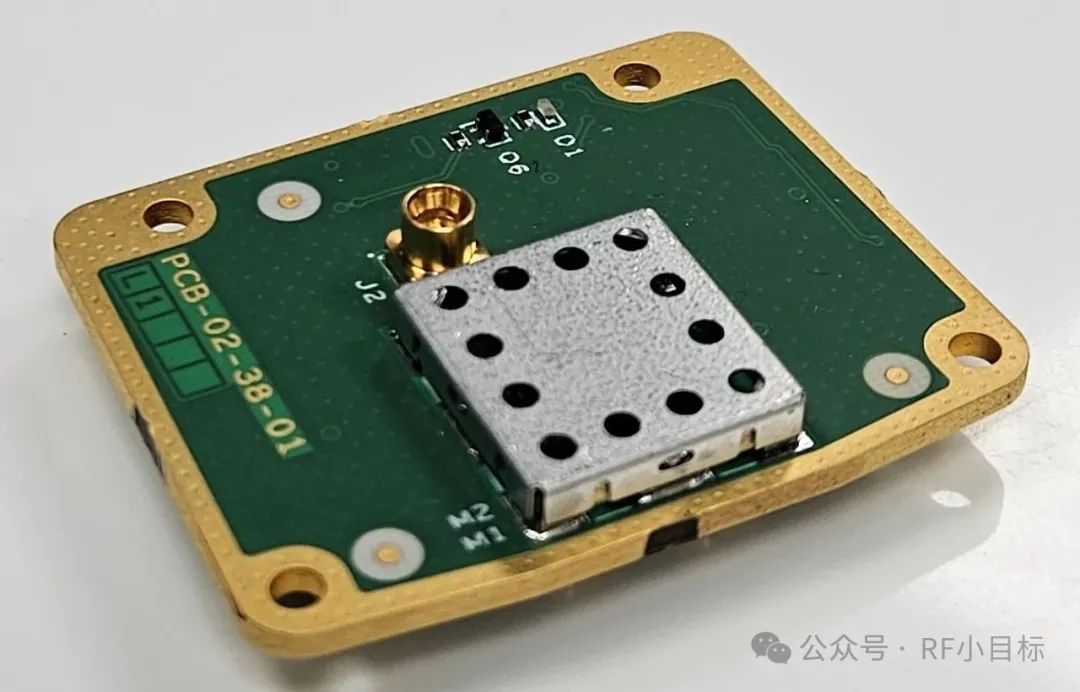

Выпущена печатная плата двойного радиочастотного коммутатора SP4T 40 ГГц с объемом всего 30x30 мм , специально разработанная для массивов IsoLOG 3D , поддерживающая диапазон частот 380 МГц-40 ГГц , с превосходной маршрутизацией сигнала и низкими показателями вносимых потерь, и в настоящее время находящаяся на этапе тестирования производительности .

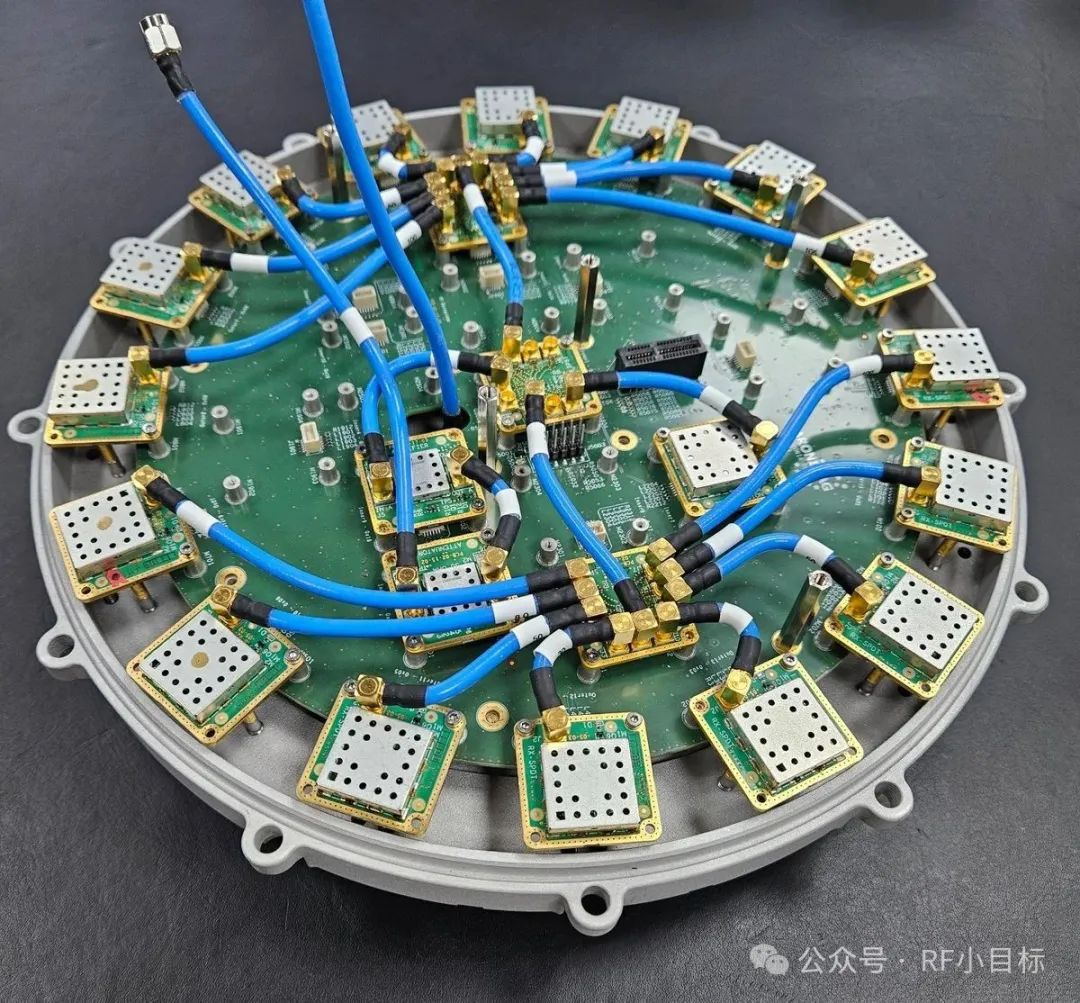

Новый модуль печатной платы преселектора 40 ГГц со встроенным усилителем поддерживает 4 канала приёма и предназначен для антенных решёток IsoLOG 3D. В системе собрано 16 модулей, что позволяет создать мощную многоканальную платформу радиопеленгации.

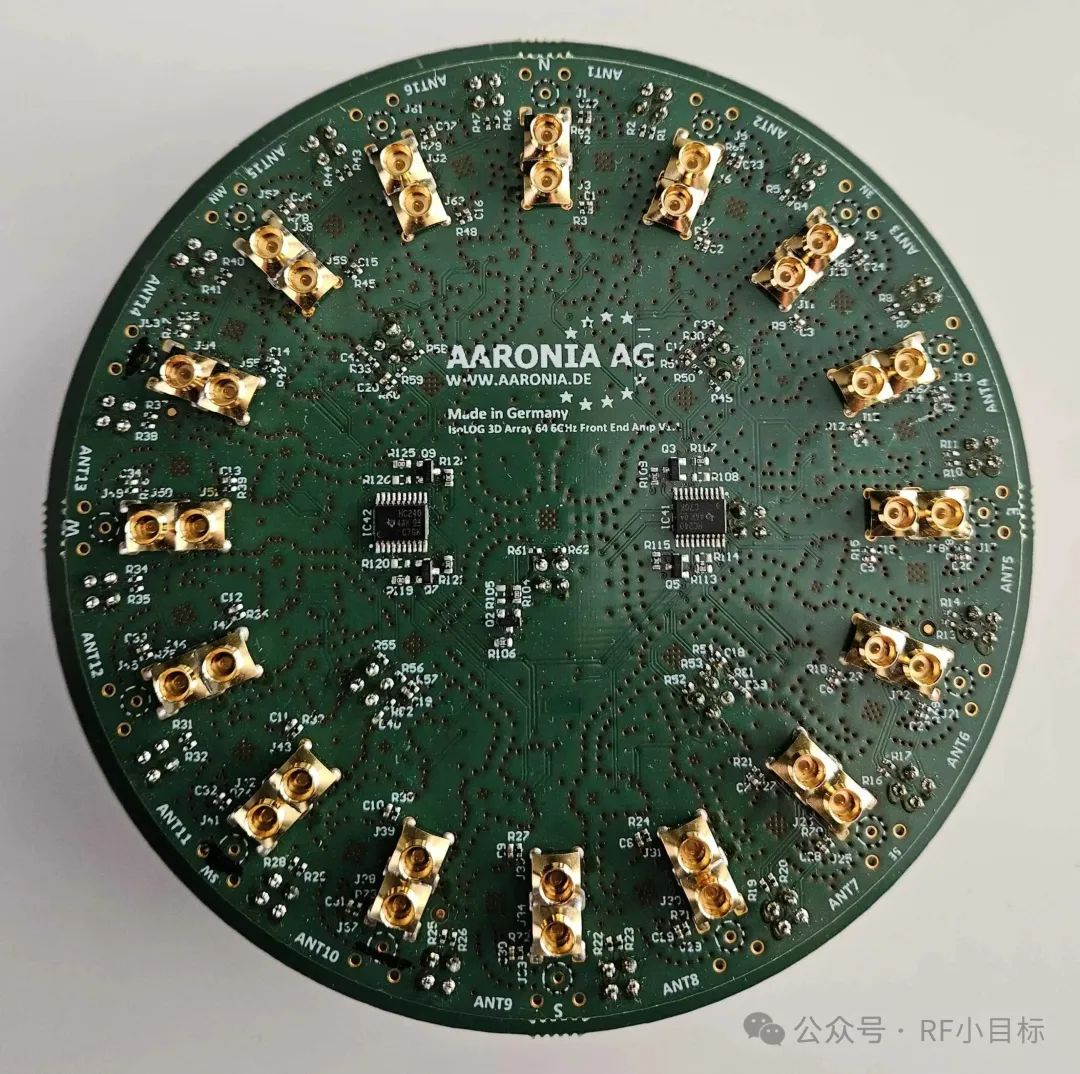

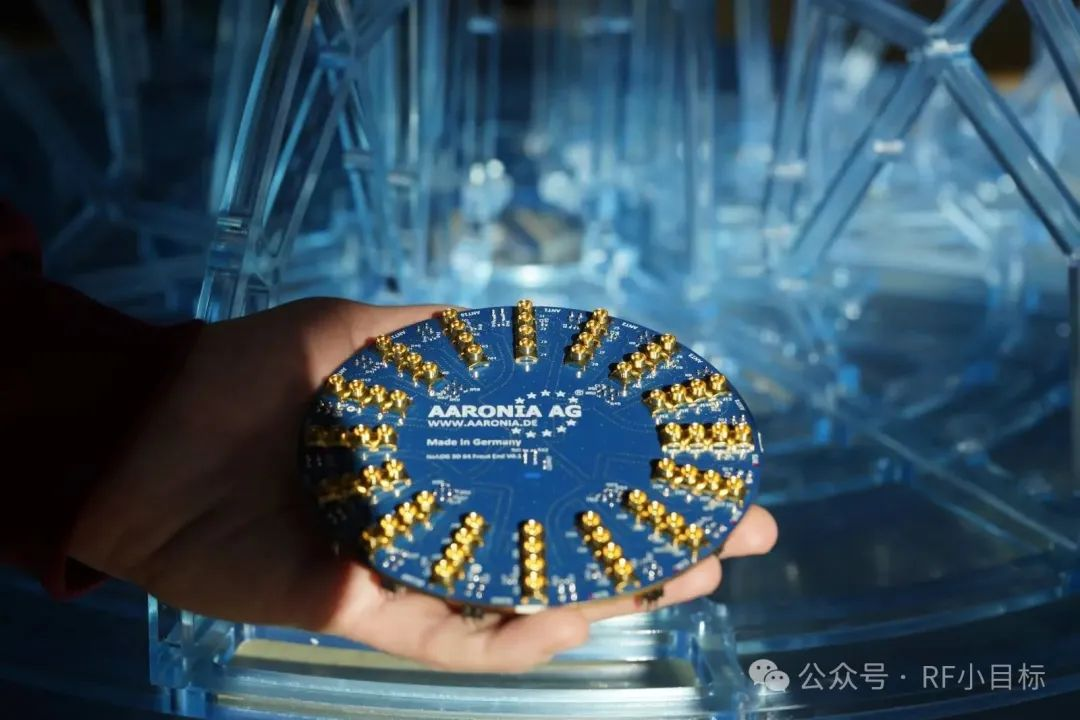

Комплект печатной платы антенны для пеленгации IsoLOG 3D 40 ГГц
Ⅰ.Поддержка до 64 антенн для достижения 360° 3D покрытия.
Ⅱ.Точность отслеживания до 1°, быстрый отклик, скорость отслеживания всего 8 микросекунд.
Ⅲ.Оснащен трехкаскадным усилителем ВЧ, общий коэффициент усиления достигает 60 дБ, а коэффициент шума составляет всего 2 дБ.
4Высокая производительность обеспечивает высокоточное радиопеленгование и захват сигналов в сложных электромагнитных условиях.
6.Комплект радиочастотной антенны
Комплект печатной платы антенны IsoLOG 3D DF 40 ГГц, поддерживает 64 антенны, полное покрытие 360° , точность определения направления 1° , скорость отклика 8 микросекунд , встроенный усилитель усиления 60 дБ и низкий уровень шума 2 дБ для работы в экстремальных условиях.
7.Представлено новое обновление оборудования
Новая версия IsoLOG 3D DF представляет высокоскоростные коммутаторы и усилители с высоким коэффициентом усиления , поддерживает 4 канала приемника , расширяет диапазон частот до 40 ГГц и интегрирует оптоволоконный интерфейс RFOF для удовлетворения потребностей многоканальных, высокочастотных и дальних приложений.
Трехмерная пеленгаторная антенна IsoLOG была успешно установлена на внедорожнике в Мьянме и готова к использованию в любое время для радиопеленгации и мониторинга сигналов. Эта мобильная система обнаружения и радиопеленгации дронов AARTOS объединяет ряд передовых технологий, таких как трехмерная сверхширокополосная пеленгаторная антенна, навигационная система ГНСС, цифровой компас, спутниковая связь и т.д., и готова к развертыванию в любое время, обеспечивая как мобильность, так и возможности обнаружения.
#ОбнаружениеДронов #RF-пеленгация #AARTOS #антенна #GNSS #спутниковаясвязь #техническоеоборудование
8.Демонстрация интеграции реальной боевой машины

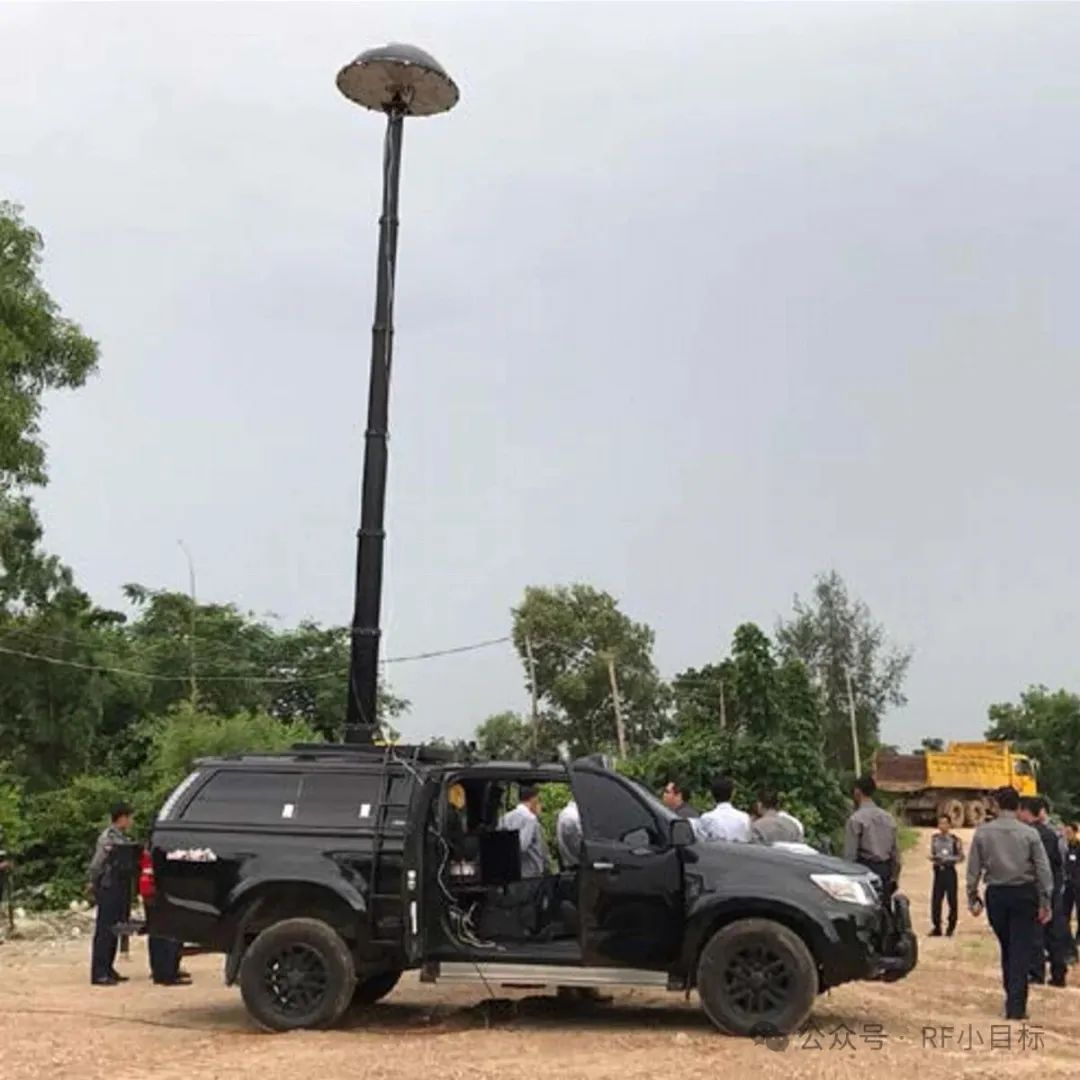

Система IsoLOG 3D пеленгации установлена на внедорожнике в Мьянме и готова к радиопеленгации в любое время.
Система AARTOS объединяет 3D UWB пеленгаторную антенну, GNSS, цифровой компас и спутниковую связь , сочетая высокую мобильность и мощные возможности обнаружения.
9.Большой модуль радиочастотного коммутатора

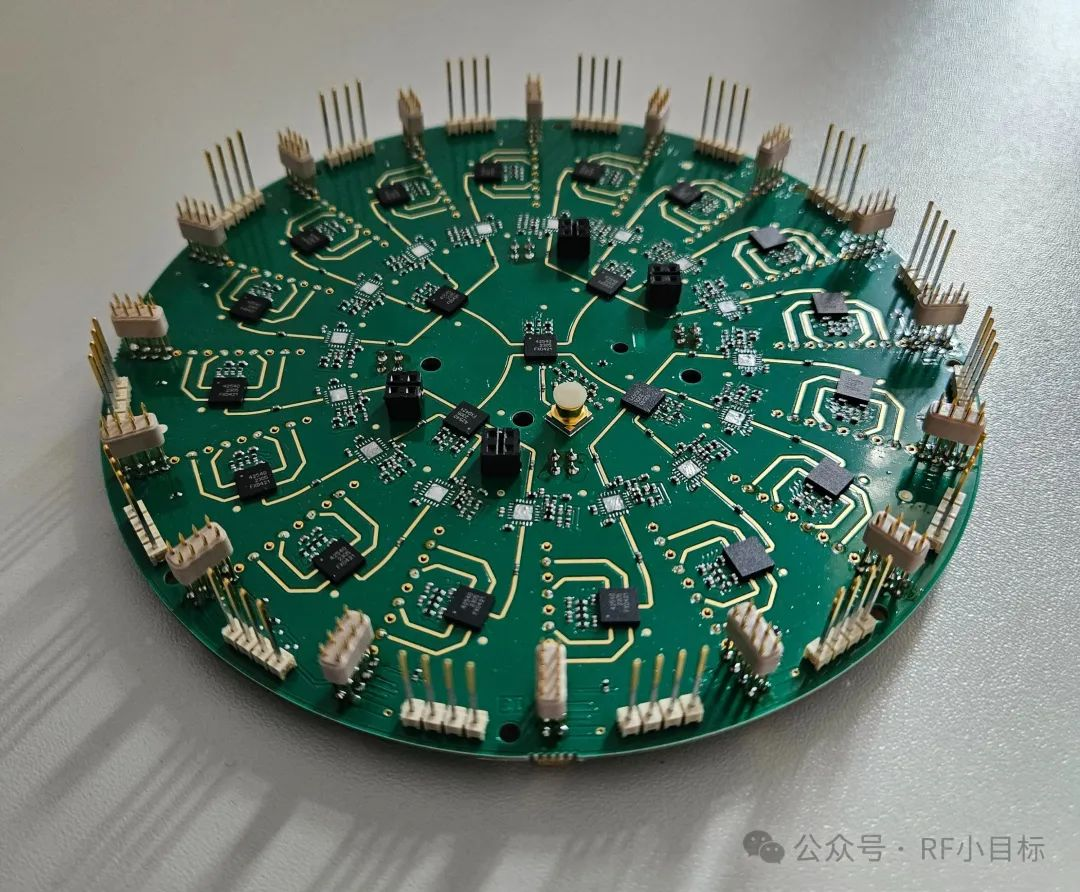

Специально разработанная для IsoLOG 3D 64-канальная плата радиочастотного коммутатора является ядром коммутации сигналов системы, обеспечивая стабильную работу сложных задач пеленгации и отслеживания.
10.Модернизация антенны HyperLOG PRO

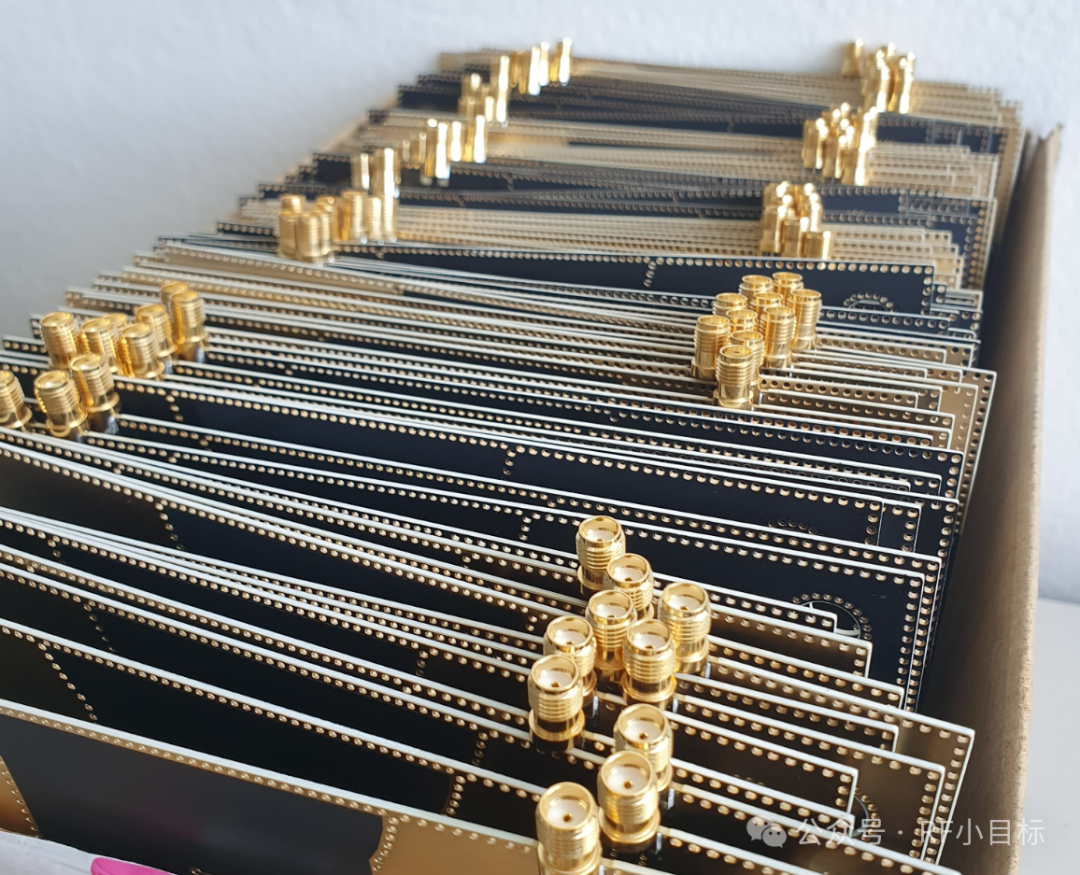

Разработана и готовится к этапу испытаний новая антенная печатная плата HyperLOG PRO , которая в будущем обеспечит более высокую производительность радиочастот и точность пеленгации.
11.Решение для пеленгации на мачте

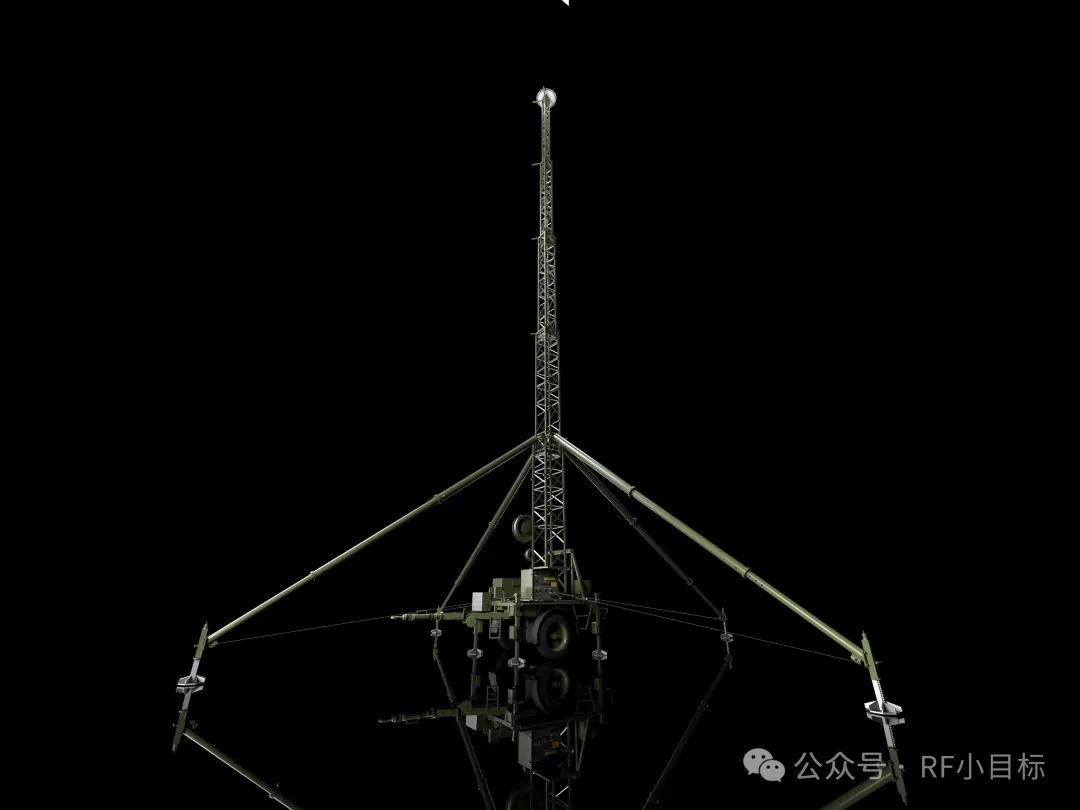

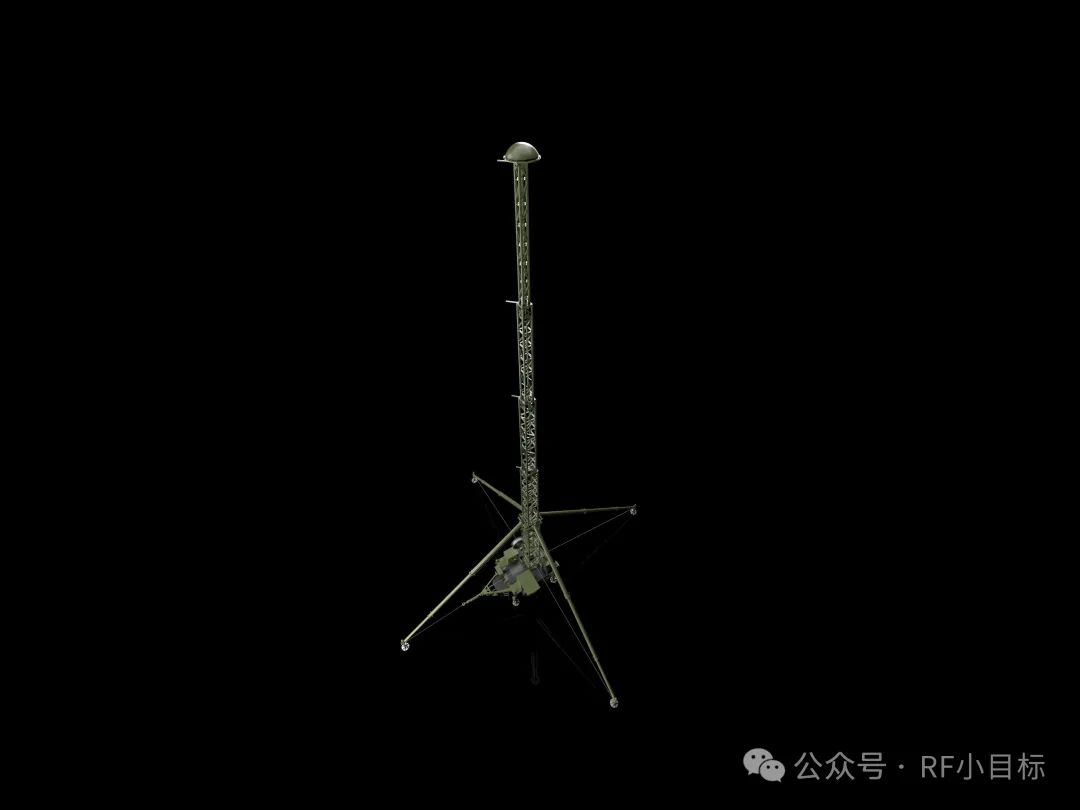

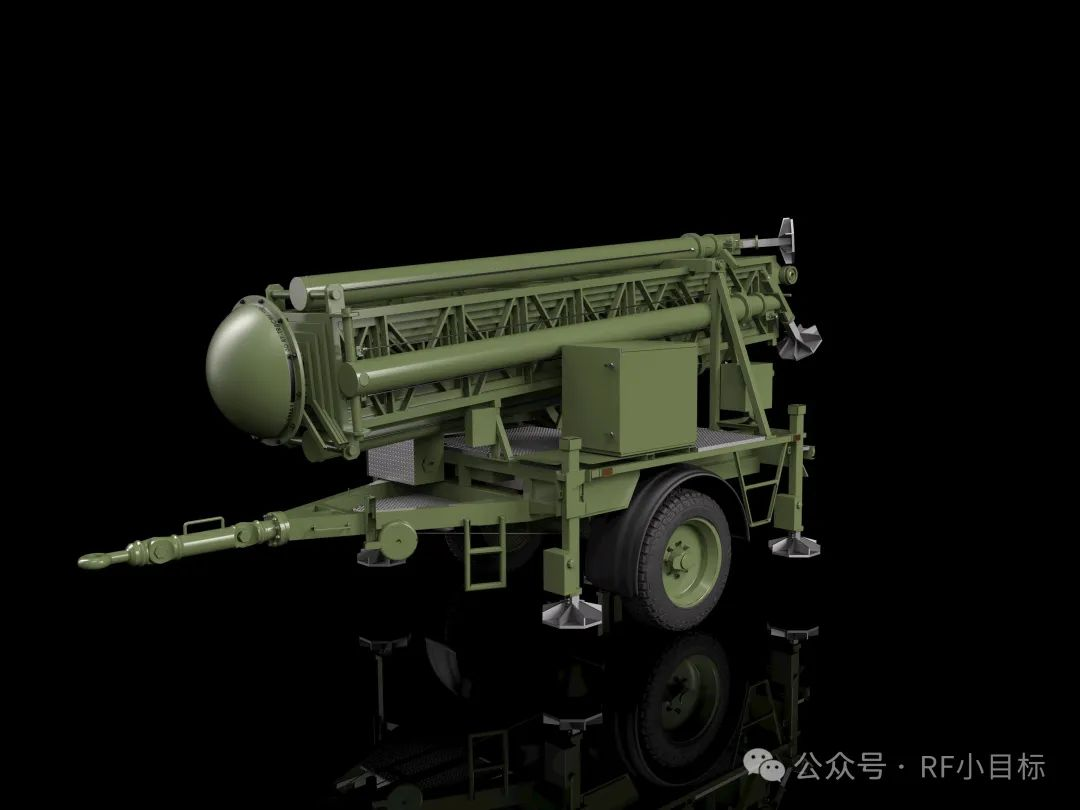

Система на прицепной мачте 25/50 м оснащена сверхширокополосной антенной IsoLOG 3D DF и оптоволоконной технологией RFOF. Она не требует тросов и может быть быстро развернута за 10 минут. Дальность пеленгации обычных дронов может достигать 50 километров.
12.Прорыв в характеристиках антенн
Модернизированная пеленгаторная антенна IsoLOG 3D отличается сверхвысоким коэффициентом усиления 25 дБи, сверхвысокой скоростью 8 микросекунд, частотой до 40 ГГц и точностью пеленгации 1°, демонстрируя ведущие характеристики по всем параметрам.

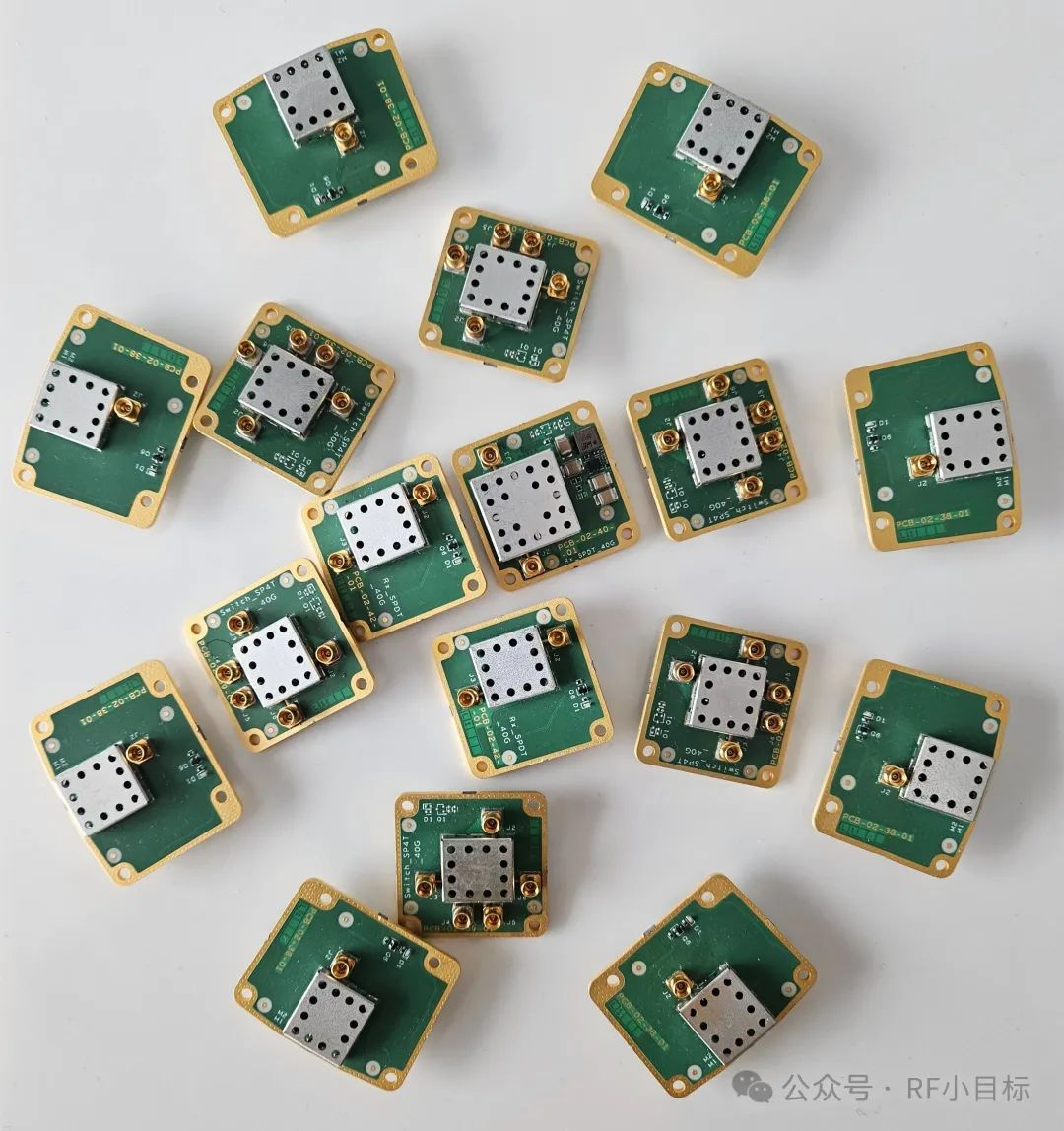

13.Модуль преселектора 40 ГГц и решение для многоканального синхронного приема
Новый модуль печатной платы преселектора 40 ГГц со встроенным усилителем поддерживает 4 канала приёма и предназначен для антенных решёток IsoLOG 3D. В системе собрано 16 модулей, что позволяет создать мощную многоканальную платформу радиопеленгации.
14.Модернизация радиочастотного ядра 40 ГГц
IsoLOG 3D DF был модернизирован с помощью новых модулей усилителей и коммутаторов, поддерживающих 4 канала приема, диапазон частот до 40 ГГц и полную совместимость с RF over optic (RFOF), что отвечает требованиям сложных высокочастотных приложений.
