Два метода обработки поверхности, защищающие медь 8-слойных гибко-жёстких печатных плат
2025-09-28

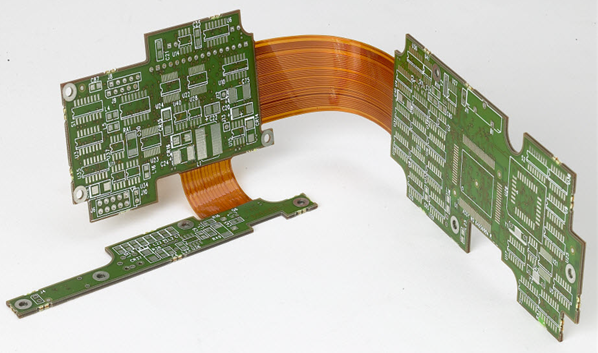

Как следует из названия, 8-слойные гибко-жёсткие печатные платы изготавливаются с 8 токопроводящими медными слоями. Если эти медные слои оставить незащищёнными, они начнут разрушаться, делая печатные платы непригодными к использованию. Поэтому, чтобы выдержать испытание временем, производители печатных плат используют надёжные покрытия для продления срока службы этих важных компонентов. Среди множества доступных методов обработки поверхности в блоге кратко рассматриваются два наиболее распространённых.
Понимание HASL и OSP
Выравнивание поверхности горячим воздухом (HASL) и нанесение защитного покрытия (OSP) (органический консервант паяемости) — широко используемые методы финишной обработки поверхности, применяемые для покрытия восьмислойных гибко-жёстких плат. Оба метода обеспечивают комплексную защиту медных печатных плат от агрессивных промышленных сред. Кроме того, эти методы финишной обработки поверхности обеспечивают возможность пайки при монтаже различных мелких компонентов на плату.
HASL – При этом методе 8-слойные гибко-жёсткие печатные платы погружаются в расплавленный сплав олова и свинца. После погружения платы в расплавленный припой излишки припоя удаляются воздушными ножами. В результате на поверхности платы образуется очень тонкий слой припоя, способный защитить компоненты, находящиеся под ней. Этот метод популярен благодаря ряду преимуществ, таких как низкая стоимость, простота нанесения и восстановления, высокая прочность соединения и длительный срок службы.
OSP – по сравнению с другими методами финишной обработки поверхности, OSP считается наиболее экологичным методом нанесения покрытия. В этом процессе финишной обработки поверхности водорастворимые средства для обработки поверхности используются для создания защитного слоя на поверхности гибко-жёсткого кабеля. Этот органометаллический слой защищает медные слои от коррозии и других неблагоприятных факторов окружающей среды. Преимущества этого метода включают в себя: экономичность, простоту процесса, хорошую целостность паяльной маски и матовую поверхность.
Помимо этих двух распространённых методов, производители печатных плат также используют иммерсионное золото, иммерсионное серебро, иммерсионное олово и химическое никелирование (ENIG) для обеспечения усиленной защиты медных слоёв и компонентов. Тип финишного покрытия поверхности выбирается после анализа методов сборки, используемых компонентов и типичных областей применения.
